Маркировка автокранов

12.10.2015

Порой не все знают, что название той или иной модели подъемного крана в буквенно-цифровом обозначении одновременно является маркировкой машины. Это международная практика постсоветских стран, позволяющая вне зависимости от изготовителя оборудования сразу же понять, какими техническими характеристиками оно обладает.

Расшифровка маркировки автокрана

Рассмотрим маркировку автокрана КС-55727. Буква «К» указывает на то, что перед нами именно автокран, а не экскаватор или бульдозер, а «С» говорит о наличии стрелы. Вообще сочетание «КС» обычно расшифровывают как «кран стреловой самоходный общего назначения».

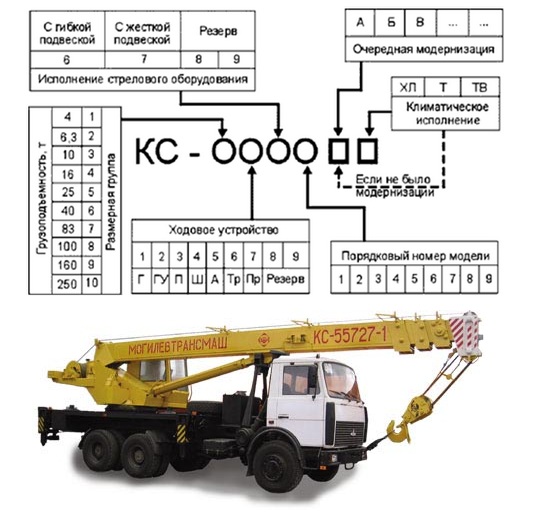

маркировка автокрана

Цифры после букв следуют после дефиса. Первая из них определяет одну из главных характеристик крана и одновременно относит его к определенному классу грузоподъемности, который условно разграничили еще в СССР.

Итак, если Вы увидите цифру «1», машина способна поднять до четырех тонн груза, «2» – до 6,3 тонны, «3» – до десяти тонн, «4» – до 16 т, «5» – до 25 т, «6» – до сорока, «7» – до 83 т, «8» – до ста, «9» – до 160 т, а «10» – до 250 т.

В нашем случае после дефиса указана цифра «5», а потому автокран КС-55727 поднимает грузы до 25 тонн.

Вторая «пятерка» в маркировке обозначает способ передвижения машины. Данную характеристику еще называют «базой», она имеет также буквенный вариант обозначения, используемый вне маркировки. Всего существует девять типов баз, из которых активно используются семь:

  • «1» – гусеницы («Г»); их можно увидеть, например, у гусеничных кранов ДЕК.
  • «2» – гусеницы увеличенной площади («ГУ»), применяемые в области болот и на нетвердых почвах.
  • «3» – пневмоколесное шасси («П»), характерные для малогабаритных кранов, способных поворачиваться на небольшой угол и обычно работающих на электрическом моторе.
  • «4» – специальное шасси автотипа («Ш»), характерно для украинских моделей с базами «Днепр» и «Бумар».
  • «5» – грузовое автошасси («А»), часто встречается при установке кранов МАЗ, КамАЗ, КРАЗ и ЗИЛ в грузовики в качестве кузова.
  • «6» – тракторное шасси («Тр»).
  • «7» – мобильное ходовое приспособление («Пр», т.е. прицепная база).
  • «8» и «9» являются запасными видами, для описания прочих вариантов.

Вернувшись к нашему автокрану КС-55727, мы без труда определим его базу хода: вторая «пятерка в маркировке означает, что модель оборудована грузовым шасси, а сама машина выполняет функцию кузова грузового автомобиля.

Третья цифра объясняет, каким образом подвешена стрела. Здесь может быть только два варианта: «6» означает, что стреловая подвеска гибкая, тогда как «7», наоборот, говорит о ее жесткости. В первом случае сама стрела в собранном виде представляет собой раму, а во втором она состоит из коробчатых элементов, жестко закрепленных на стреловой установке.

Правда, теоретически предусмотрены еще два вида стреловых подвесок в запасе – как и для ходовых баз, это номера «8» и «9». Однако встречаются они очень редко.

Итак, следующая за обеими «пятерками» «семерка» говорит о том, что подвеска стрелы крана КС-55727 будет гибкой.

Две последние цифры маркировки читаются как одно число, указывающее на порядковый номер модели – точнее, получается, что это как раз и есть сама модель. (Первые девять выпущенных производителем машин имеют по четыре цифры в маркировке: например, автокран КС-3577.)

Таким образом, рассматриваемая нами маркировка автокрана КС-55727 расшифровывается как «27-ая модель стрелового самоходного крана общего назначения грузоподъемностью до 25 тонн на грузовом автомобильном шасси с гибкой подвеской стрелы, установлена в качестве кузова грузовика».

Иногда после цифр в маркировке следует второй дефис, отделяющий еще одну, две или три буквы. Первая из них обозначает, что машина была модернизирована. «А» означает первую модернизацию, «Б» – вторую, и так далее. Допустим, если бы автокран КС-55727 был модернизирован трижды, третью версию механизма обозначали бы как «КС-55727-В».

Одна или две последние буквы указывают, когда оборудование выпускается для эксплуатации в конкретном климате. Здесь возможны следующие вариации: «ТВ» (т.е. «тропики влажные»), «Т» («тропики») и «ХЛ» (обозначает северную климатическую зону). Если бы условная третья модель крана КС-55727-В предназначалась для влажных тропиков, ее маркировали бы как «КС-55727-ВТВ».

Научившись расшифровывать маркировку автокранов или хотя бы получив о ней какое-то представление, можно будет гораздо легче и быстрее воспользоваться арендой автомобильного крана для необходимых на Вашем предприятии работ.
